کنترل از طریق شبکه 8 کانال سفارشی

این سری از بردها به منظور استفاده توسط برنامه نویسان و متخصصان شبکه طراحی و تولید گردیده است .تنظیمات مربوط به شبکه مانند روش تخصیص IP و همچنین نوع ارسال داده (UDP یا TCP) همگی از طریق مرور گر صورت میگرد اما دستوارت کنترلی ورودی یا خروجی باید در بستر شبکه ارسال گردد.مزیت این بردها هزینه پایین تر نسبت به مدل WEB BASE می باشد و همچنین سرعت عملکرد بالا جهت کار در محیط های صنعتی را داراست.

این سری از برد ها قابلیت اتصال به شبکه سیمی را دارد و هم با پرداخت اختلاف هزینه ای بسیار اندک میتوان جهت استفاده به صورت بی سیم و به صورت WIFI این تجهیزات را استفاده نمود.

از ویژیگی ها منحصر به فرد این برد در مد WIFI این است که قابلیت کارکرد هم در حالت ACCESS POINT را دارد و هم به صورت Client بنابراین میتوان به راحتی بدون استفاده از مودم مستقیما با برد ارتباط برقرار کرد و یا در مد CLIENT میتوان تعداد زیادی از بردها ها را در قالب شبکه ای از کنترلر ها ایجاد کرد و اقدام به مدیریت آنها نمود.





جهت هر گونه تغییر در عملکرد مدار و یا باز طراحی مدار متناسب با شرایط شما لطفا با ما تماس بگیرید.

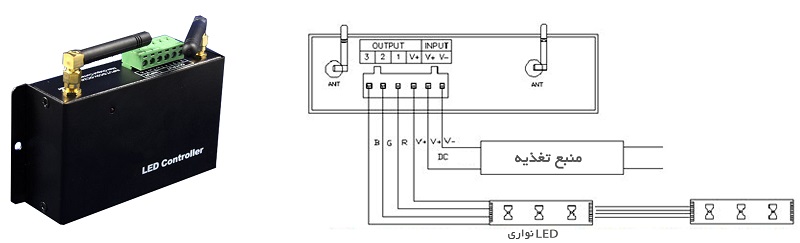

ماژول کنترلر RGB-WIFI

از این دستگاه می توان به منظور کنترل نور و روشنایی  LED  های نواری به کار برده شده در نور مخفی ها ، نمای ساختمان و نور پردازی از کف و .... استفاده نمود.با استفاده از اپلیکیشن انحصاری این ماژول میتوان به تغییر نور و ساخت رنگ مورد نظر اقدام نمود .

ویژیگی ها :
1-    توانایی ارتباط مستقیم با تلفن همراه و تبلت بدون استفاده از مودم (AP MODE)
2-    توانایی شبکه شدن با سایر ماژول های RGB   و  کنترل از طریق اینترنت
3-    جریان خروجی بالا (8 آمپر ) با قابلیت افزایش جریان به میزان مورد نیاز
4-    ولتاژ ورودی متغییر بین 7 تا 24 ولت
5-    قابلیت تولید اپلیکیشن انحصاری برای کاربردهای مختلف با توجه به سفارش
6-    توانایی مجتمع شدن با سیستم های مدیریت ساختمان BMS
7-    محدود پوشش بالا  سیگنال

نمایی از نسخه پایه اپلیکیشن

معرفی BACnet

معرفی و تاریخچه  BACnet



Bacnet (Building Automation and Control Network)یک استاندارد و پروتکل ارتباطی توسعه یافته توسط انجمن مهندسین گرمایش ، سرمایس و تهویه مطبوع آمریکا (ASHRAE)برای استفاده در اتوماسیون ساختمان میباشد . که دیوایس و سیستم ها را قادر به مبادله اطلاعات میسازد . BACnetدر سیستم های اتوماسیون بی شماری در سرتاسر جهان استفاده میشود . و از استاندارد بین المللی  ISO 16484_5در سال 2003به دست آمده است .  BACnetبهمنظور پاسخدهی به نیاز یک پروتکل ارتباط داده ای استاندارد تکامل یافته است . BACnet  به گونه ای طراحی شده است تا بتواند به خوبی بهبود  تکامل یابد .همچنین با تغییر نیازهای اتوماسیون ساختمان و پیشرفت فن آوریهای کامپیوتر بر مبنای انتشار نسخه اولیه در 1995 کمیته تدوین استاندارد دائمی تشکیل شده است تا پروتکل را تحت قواعد ASHRAEبرای پشتیبانی مداوم به روز کند . BACnetبعد از انتشار نسخه اولیه ، تغییرات زیادی به خود دیده . برخی از خصوصیاتی که به BACnetافزوده شده اند عبارتند از :

·        توانائی های افزایش یافته برای اتصال به سیستم هائی که در منطقه وسیعی پخش شده اند ، با استفاده از پروتکل اینترنت (IP)

·        افزایش اشیاء و خدمات جدیدی که تشخیص آتش و دیگر اقدامات حفاظتی را انجام میدهند

·         توانائی ذخیره و بازیابی داده های تجهیزات شبکه

·        افزودن ابزار های جدید برای راحت تر شدن تخصیص و برنامه ریزی سیستم های BACnetو بسیاری دیگر

افزایش موفقیت آمیز قابلیت های جدید به مرور زمان با پیشرفت فناوری ، نشانگر انعطاف پذیری پروتکل BACnetاست .

حوزه عملکرد BACnet

این پروتکل مجموعه مشروحی از پیغامها برای تبادل اطلاعات باینری کد شده ، آنالوگ و داده های الفبائی  (کاراکتری) بین تجهیزات تعریف شده است. پروتکل BACnet  تعیین میکند که چگونه و چه پیامهائی (فریم های داده ای ) میتوانند از یک دیوایس یا سیستم به سیستم دیگر انتقال داده شوند.  پیام ها میتوانند حاوی اطلاعات زیر باشند ، ولی به آنها محدود نمیشود .

1.       مقادیر باینری خروجی و ورودی سخت افزار (برای مثال روشن و خاموش کردن پمپ و یا باز و بسته کردن پنجره )

2.       مقادیر آنالوگ خروجی و ورودی سخت افزار ( برای مثال جریان آنالوگ سنسور دما ، ولتاژ کنترلی برای شیر ها )

3.       مقادیر آنالوگ و باینری نرم افزار ( به طور مثال قرائت سنسور حرارتی به درجه سانتی گراد )

4.       مقادیر رشته های عددی

5.       اطلاعات جدول زمان بندی

6.       اطلاعات آلارم و رویداد ( برای مثال دتکتور حرکتی و تماسی)

7.       فایل ها

8.       منطق کنترل

پیام ها به طرق مختلفی انتقال داده میشوند . یک گزینه خصوصا خوب استفاده از شبکه محلی موجود (LAN)Local Area Networkاستفاده شده با اینترانت اداری میباشد . پیام هایBACnet  میتوانند روی این نوع شبکه و شبکه های محلی دیگر مانند ARCNET  یا  LONTALKیا MS/TPانتقال داده شوند . ارتباط Dial_upنقطه به نقطه روی یک خط تلفن بای فواصل طولانی تر نیز مناسب هستند .

این پروتکل ، هر کامپیوتر اتوماسیون و کنترل ساختمان(هر نوع ماشین اتوماسیون که اصطلاحاً "دیوایس" به آنها اطلاق میشود ) را به صورت مجموعه ای از  ساختار های داده ها به نام  "شیء" (object)  مدل میکند که خواص آن نشانگر مسائل مختلف سخت افزاری ، نرم افزاری و کارکرد تجهیز است . این اشیاء وسیله ای برای شناسائی و دسترسی به اطلاعات تجهیز بدون نیاز به جزئیات طراحی داخلی و پیکر بندی دستگاه است .
